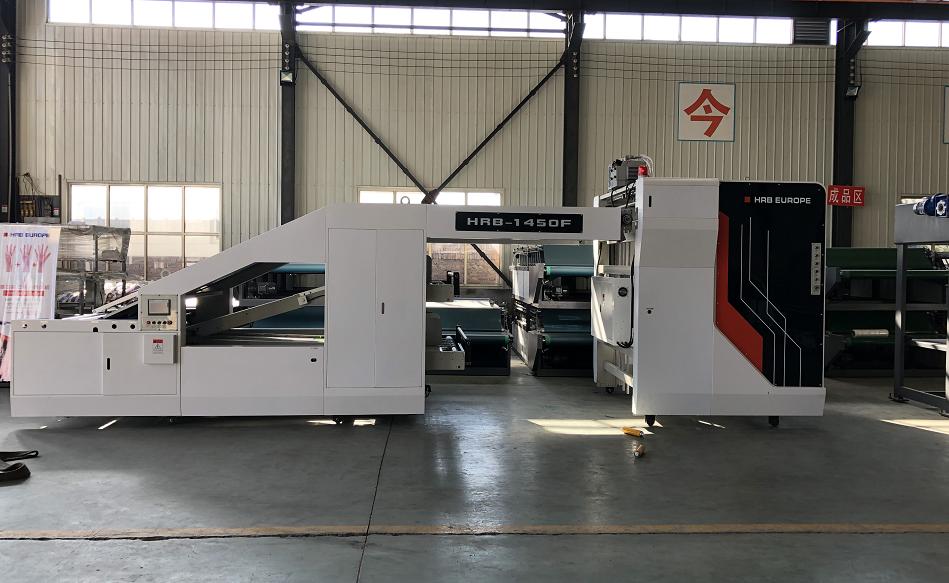

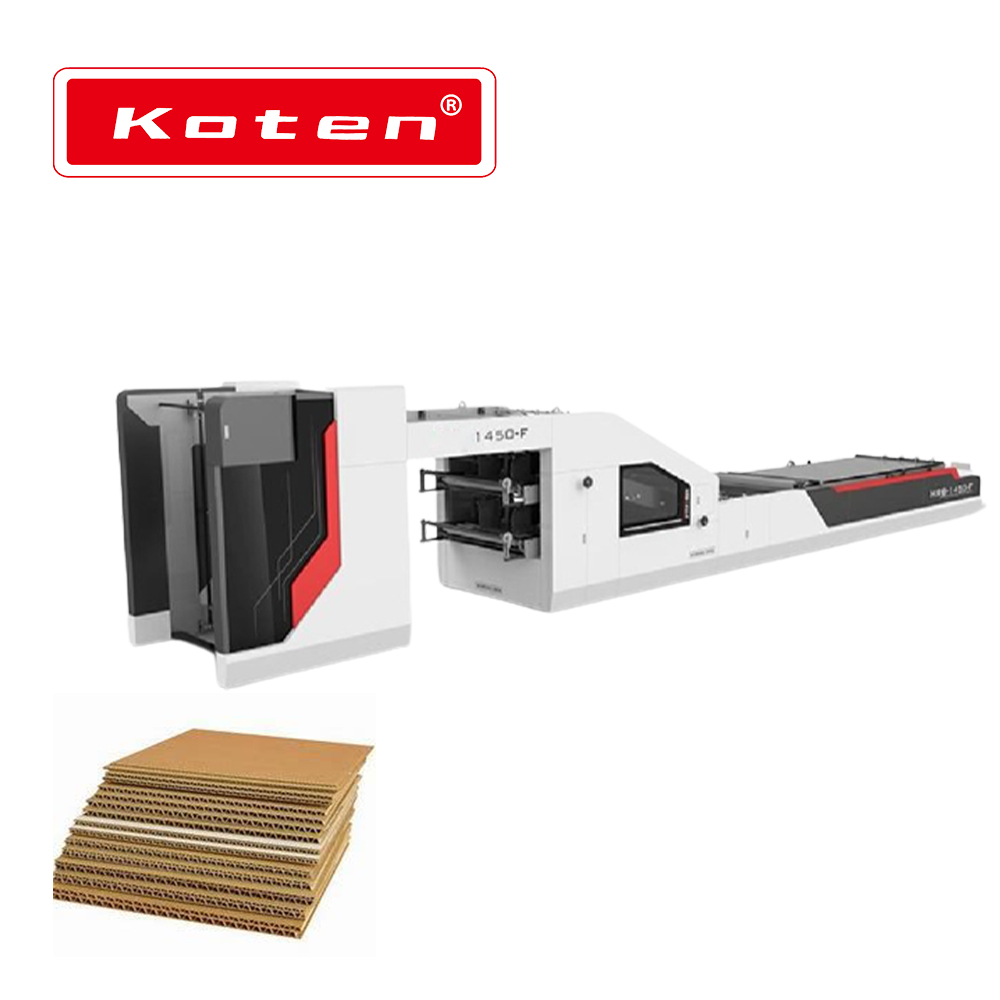

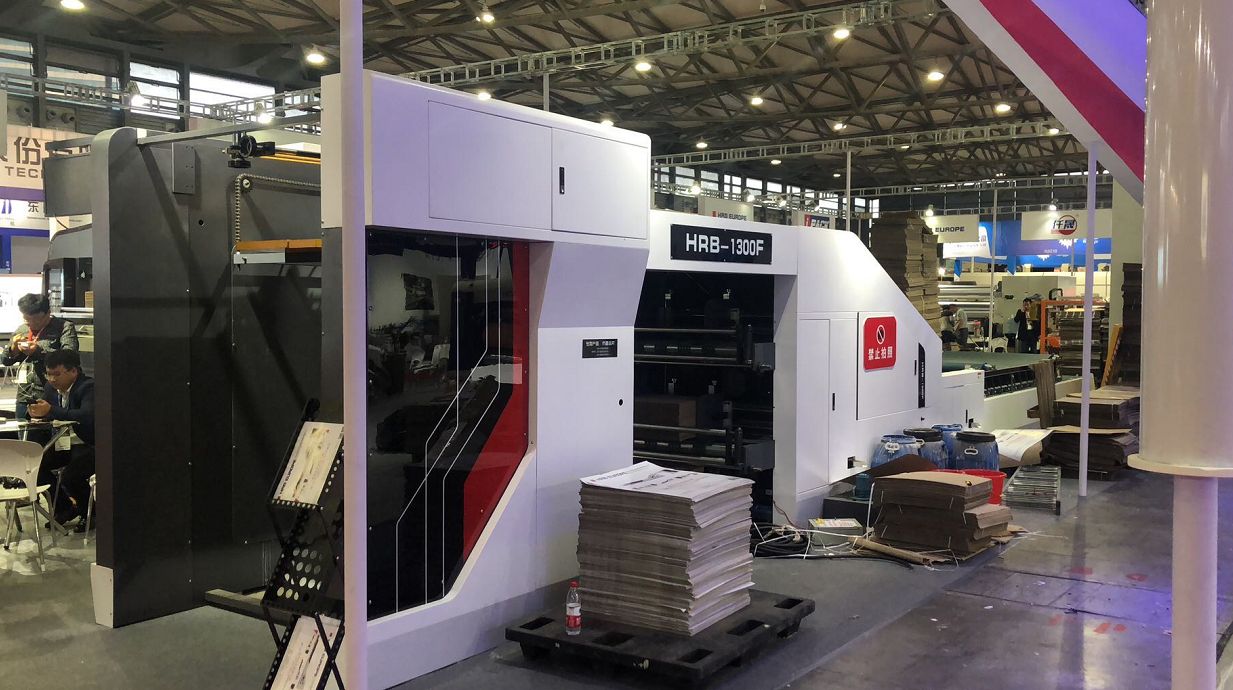

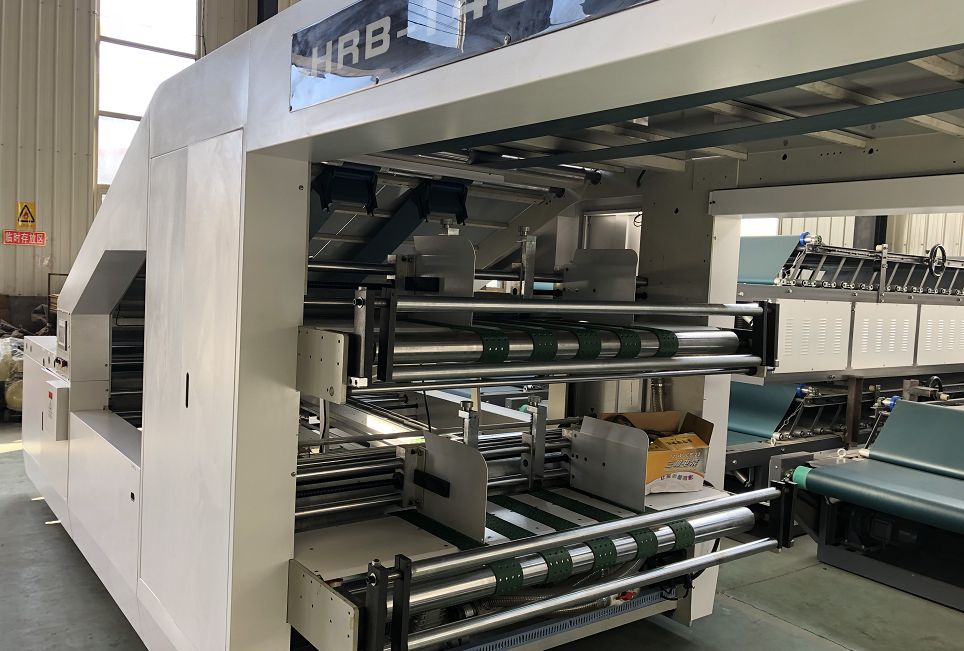

F Series Laminador de flauta multicamada totalmente automático é consiste em seção automática de levantamento de papel de face, seção de transporte de papel de face, seção de transmissão de papel de fundo duplo, sincronizado em papel duplo ou assíncronizado, seção de posicionamento de papel duplo, seção de colagem cíclica, seção de prensagem, seção de entrega e seção de coleta automática. É adequado para laminar o papel impresso na placa ou papelão ondulado, que é mais espesso que 350gsm, com características de alta precisão e alta velocidade. É a máquina de laminação ideal para todos os tipos de embalagens domésticas e estrangeiras.
1- servo motor

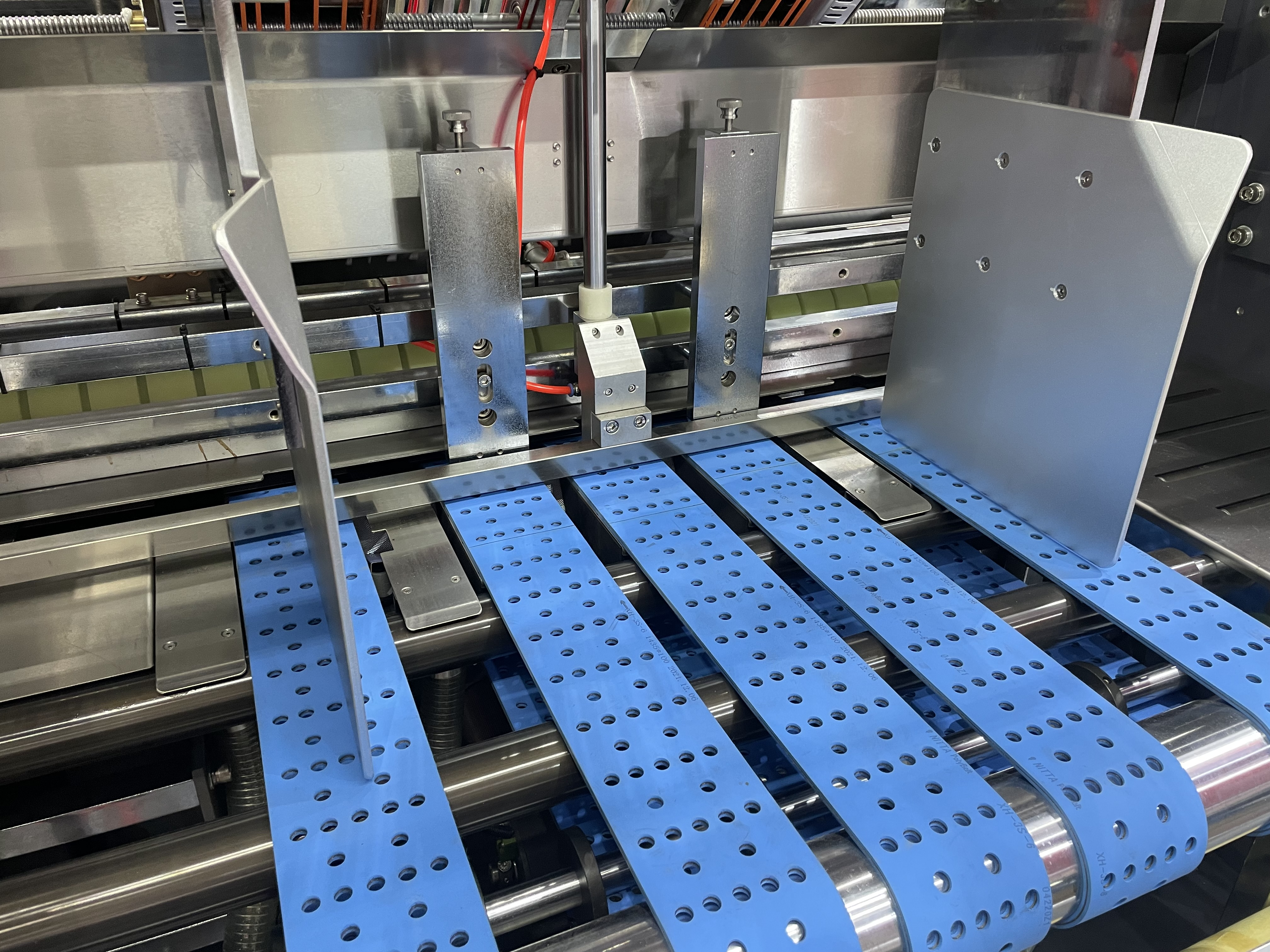

2- Transferência de vácuo
3- sistema elétrico totalmente siemens
4- Sistema de controle remoto
5- Auto Conjunto por HMI e PLC
Três em um 2+2+1 ou 4+2+1
Modelo | 1300F | 1450F | 1600F |
Máx Papel Tamanho | 1300x1200mm | 1450x1200mm | 1580x1200mm |
Minimpan Tamanho | 520x520mm |
Face Papel Grossura | 150-600GSM |
Fundo Papel | A/B/C/E/F/G. 2ply Flauta ≤10mm |
Precisão | 1,5 mm |
Máx Velocidade | 4000-6000pcs/h |
Altura De Face Papel Pilha | 1600mm |
Face Papel Mesa Capacidade | 1500 kg |
Altura De Fundo 2ply Pilha | 400mm |
Total Poder | 20/22/22kW |
Servo Qty | 2 |
Operação Caminho | AUTO DEFINIR |
Dimensão | 15x2.2x2.6m | 15x2.4x2.5m/15x2.5x2.5m |
/Máquina Peso | 5000 kg | 5500kg/6000kg |
NÃO. | NOME | MODEL | MARCA |
1 | INVERSOR | V20 4.0 KW | Siemens |
2 | INVERSOR | V20 2.2 KW | Siemens |
3 | INVERSOR | V20 1.5 KW | Siemens |
4 | Plc | inteligente 200 ST40 | Siemens |
5 | TOCAR TELA | inteligente V700 Ou seja | Siemens |
6 | Contator | 3TS30 01E | Siemens |
7 | TÉRMICO PROTEGER | 3UA59 40-2A | Siemens |
8 | Revezamento | Zys4n-jdc24v | Siemens |
9 | AR TROCAR | 5SP4391-7 C100 | Siemens |
10 | BOTÃO | LA39-B2-11/R-GT | Siemens |
11 | EMERGÊNCIA | LA39-A1-11Z/R. | Siemens |
12 | TROCAR | LA39-B2-11X/K. | Siemens |
13 | Revezamento Soket | 13Y9W1 | Omron |
14 | Revezamento Soket | 13Y9W1 | Omron |
15 | Servo MOTOR | SV-DB100-1R5-4-1R | Invt |
16 | FREIO Resister | 500W 50Ω | CHINA |
